Schroefspindels

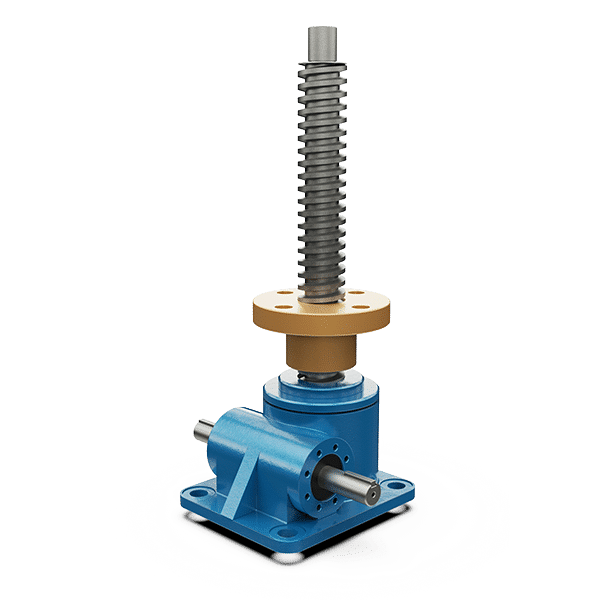

Schroefspindels bestaan uit een aluminium of gietijzeren behuizing waarin een wormwieloverbrenging gemonteerd is. Hiermee wordt een trapezium spindel of kogelomloopspindel aangedreven. Er wordt hierbij onderscheid gemaakt tussen een translerende spindel of met een loopmoer waarbij de spindel slechts roteert.

De schroefspindels van onze partner Setec kennen een maximale belasting van 150ton, ofwel 1.500kN per stuk. Hiermee kunnen dus aanzienlijke massa’s lineair verplaatst worden in zowel horizontale als verticale bewegingen en zowel trekkend als drukkend.

Downloads

Kenmerken van schroefspindels

Aluminium behuizing voor units van 500kg t/m 10.000kg
Gietijzeren behuizing voor units van 5.000kg t/m 150.000kg
Keuze uit trapezium of kogelomloopspindel voor zowel translerende als loopmoer uitvoering
Enkel of dubbel cilindrisch ingaande as met spie of IEC motoraansluiting
Optioneel uitgevoerd met RVS spindel, beschermbalg, beschermpijp, stopmoer, eindschakelaars, antirotatie, schommeljuk etc.

Benieuwd naar de mogelijkheden met onze schroefspindels?

Wij staan voor u klaar!

Een schroefspindel wordt gebruikt om rotatiebewegingen om te zetten in lineaire bewegingen. Onze schroefspindels bestaan uit gietijzeren of aluminium behuizing waarin een wormwieloverbrenging gemonteerd is. Een schroefspindel wordt toegepast in machines, zoals CNC-machines of actuators, waar nauwkeurige positionering en gecontroleerde kracht essentieel zijn.

De schroefspindels van onze partner Setec kennen een maximale belasting van 150ton, ofwel 1.500kN per stuk. Hiermee kunnen dus aanzienlijke massa’s lineair verplaatst worden in zowel horizontale als verticale bewegingen en zowel trekkend als drukkend. Door de stevige constructie kunnen de spindels probleemloos functioneren in industriële omgevingen met hoge belastingen.

Elektrische spindels

Een elektrische spindel is een type lineaire schroefspindel dat gebruikmaakt van een wormwieloverbrenging in een aluminium- of gietijzeren behuizing. De aandrijving via een trapezium- of kogelomloopspil zet rotatie om in een nauwkeurige lineaire beweging. Hierdoor zijn elektrische spindels bijzonder geschikt voor toepassingen waar precisie, kracht en onderhoudsarm gebruik belangrijk zijn — zoals in hef-, stel- en positioneertoepassingen binnen de machinebouw, automatisering en materiaalverwerking.

Elektrische spindels zijn leverbaar als vertalende uitvoering, waarbij de spindel zelf beweegt, of als roterende uitvoering met meelopende moer. Beide varianten kunnen worden uitgerust met eindschakelaars, encoders of servobesturingen voor optimale controle en positionering. Dankzij de robuuste constructie en hoge efficiëntie bieden ze een betrouwbaar alternatief voor hydraulische en pneumatische systemen.

Voor toepassingen met hogere snelheden of specifieke slaglengtes kan een lineaire actuator of elektrische cilinder een geschikte keuze zijn. Bekijk hiervoor ook onze pagina’s over lineaire actuators en elektrische cilinders.

Aandrijf met een trapezium spindel

Een trapezium spindel is een type schroefspindel die speciaal is ontworpen voor het omzetten van rotatie in lineaire bewegingen. Aandrijving door trapezium spindels biedt de nodige precisie en kracht voor het toepassen van bijvoorbeeld een lift. Bij een trapezium spindel met moer, vormt de moer het tegenstuk dat over de trapeziumvormige draad van de spindel beweegt wanneer deze draait.

Onze trapezium draadspindel bevat een schroefdraad met een trapeziumvormig profiel, waardoor het de ideale keuze is voor toepassingen waar slijtagebestendigheid en krachtoverdracht van cruciaal belang zijn. De draadspindel met trapeziumvorm helpt bij het verdelen van de krachten over een groter oppervlak.

Een trapezium spindel met loopmoer biedt een nog soepelere werking doordat de loopmoer speciaal is ontworpen om frictie te minimaliseren. Dit verbetert de efficiëntie van de gehele aandrijving, met name in situaties waar continu gebruik vereist is. Onze trapezium spindels zijn leverbaar in verschillende maten en configuraties, die kunnen worden aangepast aan de specifieke behoeften van uw project.

Bekijk onze kogelomloopspindel

Een kogelomloopspindel is een geavanceerd type schroefspindel en is vergelijkbaar met een trapeziumspindel, maar heeft een veel hogere efficiëntie en nauwkeurigheid. Het belangrijkste kenmerk van onze kogelomloopspindel is dat er kogels tussen de schroef en de moer circuleren in een gesloten systeem. Hierdoor is er minder wrijving en kan de beweging soepeler en preciezer verlopen. De kogelomloopspindel is daarom ideaal voor toepassingen waarbij een hoge snelheid en nauwkeurigheid van toepassing zijn.

Een kogelomloop lager maakt deel uit van hetzelfde systeem en zorgt voor de soepele circulatie van de kogels binnen de spindel. In tegenstelling tot onze conventionele schroefspindels, waarbij direct contact tussen de draad en de moer zorgt voor frictie, bieden kogelomloopspindels een veel lagere wrijvingsweerstand door het gebruik van de kogels. Er is daarom minder kracht nodig om de lineaire beweging tot stand te laten komen. Dit resulteert in een hogere efficiëntie en minder slijtage. Bovendien maakt dit systeem het mogelijk om veel grotere belastingen te dragen en toch een soepele beweging te behouden.

Koop hier uw translerende schroefspindel

Een translerende spindel is specifiek ontworpen om lineaire bewegingen te genereren, zonder dat de moer hoeft mee te roteren. De rotatie van de spindel zorgt direct voor een lineaire verplaatsing van een vastzittend onderdeel, zoals een moer, dat langs de spindel beweegt. De rotatie van de spindel zorgt direct voor een lineaire verplaatsing van een vastzittend onderdeel dat langs de spindel beweegt.

U kunt onze translerende schroefspindels toepassen voor het optillen of neerlaten van zware lasten, in systemen waar speling en nauwkeurige positionering vereist zijn. Translerende schroefspindels kunnen worden uitgevoerd met verschillende soorten schroefdraad profielen, zoals trapeziumvormige of kogelomloop varianten, afhankelijk van de eisen voor precisie, belasting en snelheid.

Optimaliseer uw hef- en positioneringssystemen met onze betrouwbare schroefspindels. Neem vandaag nog contact met ons op voor de meest ideale oplossing in uw situatie of vraag direct een offerte aan. Ontdek voor uzelf hoe onze spindels aan uw specifieke eisen voor precisie en kracht kunnen voldoen.
